製品選定ノウハウ

製品用途別ゴム硬度選定法

シール性が悪く水が侵入してきてしまっていた・・・

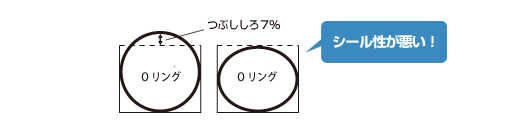

水の侵入に対する防水性を持たせた産業機械の大型Oリングのパッキン（平面固定用）で、EPDMの硬度50の素材のものを使用していた。しかし、図面通りの硬度で製作していたがシール性が悪く水が侵入してきてしまっていた。何度か形など図面から変更していたが、改善がみられなかった。
シール性が悪く水が侵入してきてしまっていた・・・
角リングへ変更、つぶししろの提案でシール性が向上！
シール性を向上するために、まず形状をOリングから角リングへ変更した。その際、角リングの場合、同じ金型からでもスライス幅を自由に変更できるので、つぶししろを何パターンか提案した。具体的には、シール性とパッキン自体の耐久性にも考慮し、断面径をマイナス10％にしてつぶししろを8%、10％、12%の３パターンを提案した。またEPDMの硬度50から硬度20へ変更し材料自体を柔らかくした。その結果、水漏れもなくシール性が格段に向上した。
角リングへ変更、つぶししろの提案でシール性が向上！
