加工事例紹介 | その他ゴム製品

加工事例紹介  その他ゴム製品

極薄シート 製品化

以前から紹介させて頂いている

極薄ゴムシートですが新たな製品化のお話を頂き

蓄光色やその他に明るいパステルカラーを色合わせして

そのゴムを0.20mmにスライス加工をして

そこからお客様のご希望に合わせてたサイズに裁断をして

使用します。



色合わせ>>

カラフル

厚みスライス加工>>

スライス

製品形状>>

製品


このような流れで今回は製品化にご協力させて頂きました。

あまり詳細をお伝え出来ませんが

魚に興味を持たせる道具に使用するようですね!!


まだまだ、この加工がいろんな分野に役立つ可能性はあるので

出来るだけのニーズにこたえていきたいと思っております。


よろしくお願いいたします。
その他ゴム製品|2015.07.17

柔らかいゴム

今回は低硬度ゴムのサンプルを紹介します。

ゴム硬度は一般的に

60~70°のものを通常品と考えております。

イメージするなら消しゴムのような硬さです。

ゴムの硬度の呼び方には「ショア70」とか「Hs70」、または

「70°」、簡単に「65」と実に様々な表記方法が存在します。

硬度の測定方法については国際的な取引も多くなっていることから

「ISO(国際標準化機構)」や「新JIS規格」などに準拠した

「タイプA」という測定方法が使用されています。


また、製品の製造方法によって

取り扱える材質と硬度も限定される場合がありますが

弊社ではシリコンゴムやEPDMでは5~15°といった

ゴム硬度品も多く製作しております。

作業性や成形性が悪くなるため、一般硬度に比べ

価格的に高価になる方向ではありますのでご注意ください。


写真でご紹介するのは弊社で今使用しているゴムの事例です。

上から
①EP65°
②シリコン5°
③EP15°
となります。

オール

それらを引っ張ってみると伸び率が全然違うことがわかります。

ゴム硬度と引張強度や伸び率の関係性は材質によって

特性がありますので一概ではありませんが

概ね傾向としては同じような物性になると思われます。


65


5


15

デメリットとしては

材質にウェット感が残ってしまったり、

配合上混ぜられるのもに制限が出てくるため

低硬度であれもこれもと耐性を求めようとすることは難しくなってきます。

仕上性が悪くなるため、成形品を作ることも

難しくなってきますが、パッキンやガスケットであれば

弊社ではスライス加工で低硬度の加工も可能ですので

精度の高いパッキン、ガスケットの製作が可能です。


簡単な紹介しかできませんが

特定の条件でお問い合わせ頂ければ、

アドバイスやご提案させて頂くことは出来ます。

気になる製品や材質があればお問い合わせ下さい。
                         K.O
その他ゴム製品|2014.05.20

極薄ゴムシート スポンジ

今回は前回ご紹介したソリッドゴムの極薄加工に続き

極薄ゴムシートのスポンジの加工事例をご紹介します。

スポンジシートも規格の厚みは2~3mm程度が最薄で

メーカーも加工で薄いものを一部製作はしているが

極薄サイズはなかなか小ロットで対応出来ない現状のようです。

弊社では密度や素材にもよりますが

100μm~200μmのスポンジシートの加工製作も実績がございます。



こちらはCRのスポンジです。

スポンジ母材

厚み15mmのものから
0.20mm狙いで加工をしてみました!!

スライス後

シックネスゲージで測定するとこうなります!!
0.197mm!!!

かなりの高精度で加工が出来ております。

厚み 0.2

スポンジ素材だと発泡条件や材質によっては

加工時にバラバラになってしまうため

極薄加工は難しいものとなってきます。

対応サイズは現状100×200(mm)くらいまでのイメージです。


このような素材は新しい設備でもトライをしていき

より大盤サイズの対応を可能にしていきたいと考えております。

受注製作になりますが、ご興味ございましたら

是非お問い合わせください!!!
その他ゴム製品|2014.04.22

ピックアップ用カバーゴム

数年前から製作している
ギターなどに取り付けるピックアップのカバー用ゴムです。

お客様の意向をお聞きして形状設計から提案させて頂きました。

合体

ピックアップを中に入れてカバーをして使用します。

一体


このカバーを使った製品のURLはこちらです。

楽器を演奏する方はぜひ覗いてみて下さい。
http://www.one-more-time.jp
その他ゴム製品|2014.03.28

研磨加工

スポンジの押し出しチューブをカットしてからの
外径研磨です。

内径φ17 外径φ27くらいの製品です。

スポ1


外径を片肉0.5mmほど研磨したものです。

スポ2



違うサンプルですが角も研磨処理してR3くらいの
出来上がりになっています。

スポ3

このような加工も専門分野ではないですが
ご相談内容に合わせて検討が可能です。
その他ゴム製品|2014.02.11

マスキング用ゴム

今回はマスキング用のゴムカバーを紹介!!

特にマスキング用のカタログなどがあるわけではありませんが

お客様のマスクしたいワークに合わせて

形状提案させて頂きます。

下記は参考例ですが、溶材に合わせて検討したゴムを

金型で成形をしてカバーを作りました。

通常、テープなどでワークをぐるぐる巻きにしてマスキングされる

ケースが多いので数量の多い製品であれば

金型を製作してもメリットはあるのではないでしょうか。

ご参考ください。



弊社で製作したゴムカバーです。

バルブ

              ↓
このカバーを取り付けることによって

ワーク

              ↓

このようにマスキング状態となります。


マスキング
その他ゴム製品|2014.01.29

極薄ゴムシート 200μm

ずっと開発し続けている極薄ゴムシートをご紹介します。

シリコンゴムのピンク色のゴムシートの
厚み200μmです。

弊社では小ロットからでも別注対応が出来ることがメリットです。

最大サイズは厚みよって限度がありますが

今年は夏までに新規設備にて今より大盤のサイズが対応可能となります。


ピンクシート


シックネスゲージで測定してみます!

195μmとなっております!!


厚み測定

ぜひ弊社の極薄ゴムシートをその手で実感してみてください!!
その他ゴム製品|2014.01.15

Oリング 切削加工品

【Oリング 切削製作品】



【特徴】


ゴムの塊より削り出しでの製作です。

 Oリングは、多数規格品サイズを取り扱っておりますが、

 サイズが無い場合は金型での製作を提案させて頂いております。

 しかし、購入希望個数が数個の場合は ゴムの塊より削り出して
 形を出す切削製作加工も可能です。

 切削 Oリング
その他ゴム製品|2013.03.15

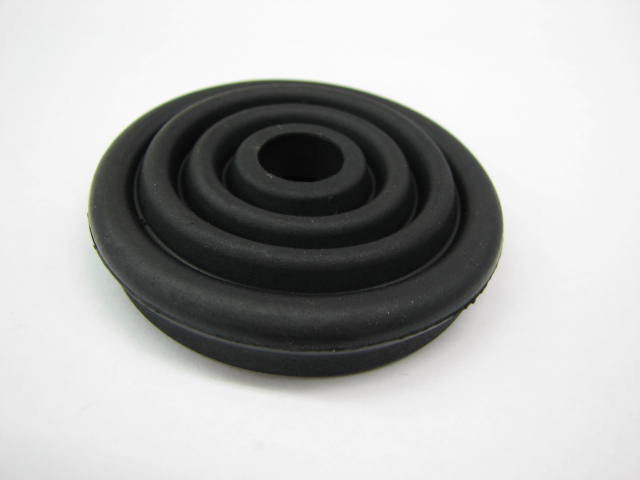

ゴムブーツ

看板写真 TO270ブーツ.jpg


【使用用途】

◆ 建機用ゴムブーツ。

【スペック】

◆ 材質:アクリルゴム
◆ 硬度:50HS
◆ 耐油と耐熱を備えたアクリルゴムを選定。

【特徴】

◆ 月産2000個の製品。建機に使用されるゴムブーツです。アクリルゴムの50HSは成形性に難がありますが金型構造を見直すことによって歩留まり向上を達成しました。
その他ゴム製品|2008.12.16

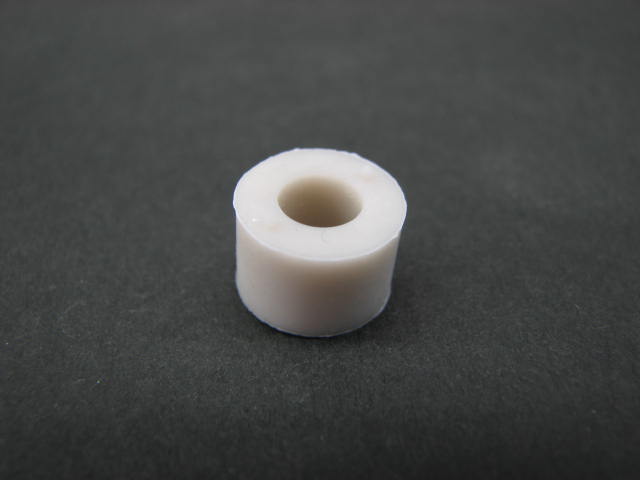

マスキング用ゴム

看板写真 マスキングE.jpg

【使用用途】



◆ 塗装ラインやメッキラインなどでのマスキング用ゴム

【スペック】



◆ 材質:シリコン
◆ 硬度:70HS
◆ 耐薬品性に優れ、且つ耐熱性も必要なゴム選定。

【特徴】



◆ 弊社が選定したゴムに変更後、ライフサイクルが30%伸びました。マスキング用途のゴムは消耗品なのでライフサイクルは非常に重要です。シリコンゴムのほか、フッ素ゴムや安価なEPDMも実績が御座います。
その他ゴム製品|2008.12.16
